OrCAD PCB SI

Анализ целостности сигналов



   OrCAD PCB SI – это интегрированное решение для анализа возможных проблем, которое предлагает мощные технологии моделирования, которые помогают обнаружить и оценить проблемы целостности сигналов (SI) в процессе разработки – от проектирования схемы в схемном редакторе до размещения и трассировки печатной платы. Оно позволяет выполнять пред- и пост-топологический анализ устройства, анализ сигналов, и верификацию. С помощью OrCAD PCB SI вы можете повысить надежность схемы и задать качественные требования к трассировке на всем маршруте проектирования печатных плат, чтобы уменьшить количество итераций.

Преимущества

   Исследование и проверка

   Воспользуйтесь преимуществами пред- и пост-топологического анализа сигналов для изучения, управления и верификации связей на любой стадии цикла разработки



   Оптимизация схем

   Уменьшайте количество прототипов и итераций за счет изучения, анализа, и правильного дизайна связей для повышения надежности схемы, повышения ее эффективности и качества



   Интегрированные маршруты проектирования

   Устраните необходимость трансляции баз данных для моделирования, за счет прямой интеграции с OrCAD PCB Editor и OrCAD Capture



   Качество топологии

   Используйте результаты анализа как встроенные правила трассировки, чтобы управлять полученными требованиями к связям на всем маршруте проектирования



   Поддержка различных моделей

   Ускорьте время моделирования с помощью последних версий моделей в индустриальном стандарте IBIS, обобщенных типовых моделей, и созданных вами моделей



   Масштабируемость

   Максимизируйте ваши инвестиции в решения по целостности сигналов OrCAD, если вы знаете, что ваши продукты могут в дальнейшем стать более сложными, с более серьезными требованиями к целостности сигналов

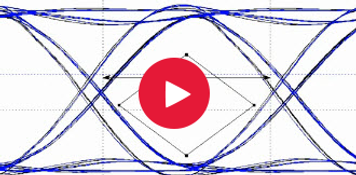

Возможности программы (видео)



Скорость распространения в линии передачи на печатной плате

Скорость распространения сигнала для Микрополоска и Полосковой линии отличаются. В этом видео вы сможете увидеть с помощью моделирования в OrCAD PCB SI, как сигнал на поверхности платы и во внутренних слоях распространяется с разной скоростью.



Критическая длина линии передачи на плате

В этом видео вы узнаете, как определить условия, которые помогут вам решить, надо ли рассматривать данный проводник как линию передачи или просто как кусок меди с паразитными свойствами.



Учебник по скоростным сигналам - понятие Падающей Волны

В этом видео-учебнике вы узнаете с помощью моделирования в OrCAD PCB SI, что такое падающая волна (Incident Wave) для высокоскоростных проектов.



Учебник по скоростным сигналам - понятие Линии передачи

В этом учебнике вы изучите линию передачи в высокоскоростных печатных платах, с помощью OrCAD PCB SI.



Учебник по скоростным сигналам - Отражения в Линиях Передачи

В этом учебнике вы изучите вопросы отражений в линиях передачи на скоростных платах, с помощью OrCAD PCB SI.



Демонстрация возможностей OrCAD PCB SI

Это короткая демонстрация новых возможностей SI в САПР OrCAD.



Анализ SI в пакете PCB Designer Professional

Видео показывает, как просто выполнить быстрый и точный анализ целостности скоростных цепей в пакете OrCAD PCB Designer Professional.



Назначение моделей

Назначение IBIS-моделей компонентам на схеме позволяет извлечь топологию параллельных цепей из схемы и выполнить качественный анализ целостности сигналов в OrCAD PCB SI.



Извлечение топологии цепей из схемы

Инженеры-схемотехники могут извлечь электрическую топологию цепей из схемы в OrCAD Capture и провести их моделирование в OrCAD PCB SI.



Изучение топологии

OrCAD PCB SI предлагает мощное решение анализа целостности сигналов - изучения, верификации и создания правил для критических цепей.



Генерация правил

OrCAD предлагает новый маршрут анализа SI и верификации. Инженеры с его помощью могут изучать топологию цепей схемы, разрабатывать правила и ограничения для редактора печатных плат, и анализировать качество сигнала.



Экстракция цепей печатной платы

Разработчики печатных плат могут извлечь электрическую топологию страссированных или нестрассированных цепей, и промоделировать их.



Назначение топологии

Топология электрической цепи, разработанная в OrCAD PCB SI с учетом скоростных правил, может быть легко назначена выбранной схемной цепи в OrCAD Capture.
